Двойной беседочный узел схема: как вязать этот узел и какие у него свойства

как вязать этот узел и какие у него свойства

Двойной булинь — это узел, представляющий собой две незатягивающиеся петли, которые можно завязать как на конце веревки, так и на ее середине.

Двойной булинь — ещё более надежный, чем классический, но и более сложный в вязании.

У двойного булиня есть и другое название — двойной беседочный узел. Изредка также доводилось слышать, как этот узел называют встречным булинем, видимо, из-за способа его вязания ходовым концом веревки.

Однако следует отличать двойной булинь от булиня двойной веревкой. Второй является обычным булинем, который вяжут не ходовым, а сдвоенным концом веревки.

Применение узла

Двойной булинь благодаря своей простоте и надежности получил широкое распространение в альпинизме, скалолазании, спелеологии и морском деле. Строгого ограниченного назначения у него нет, и он может использоваться во всех случаях, где требуется петля, не затягивающаяся при большом нагружении.

Так, например, его можно использовать для крепления страховочной веревки к системе (беседке), надетой на человека.

В некоторых ситуациях из булиня можно сделать обвязку вокруг пояса, либо в каждую петлю просунуть ногу, а руками держаться за коренной конец, либо же одну петлю пропустить за спиной, а вторую — под ягодицами. Таким образом человека можно поднимать либо спускать, например, с корабля на шлюпку.

Слева — обвязка с помощью двойного булиня, справа — с помощью узла «заячьи ушки».

Двойной булинь — великолепный вариант для привязывания веревки к опоре. Если опора является открытой, то можно привязать любым вариантом, а если закрытой, тогда привязать веревку можно только завязывая узел одним ходовым концом.

Если же имеется две ненадежных опоры, тогда с помощью этого узла можно закрепить веревку сразу на двух опорах, например, забросив одну петлю на одну опору, а другую — на другую (так называемое блокирование с фиксированным направлением нагрузки). Либо же в этой ситуации сделать узел с петлями разной величины, большую забросить на обе опоры, а ее середину соединить карабином с меньшей петлей (так называемое блокирование компенсационной петлей).

Можно этим узлом связать две веревки разного диаметра, хотя для этих целей все же будет проще воспользоваться простым булинем или тем же австрийским проводником.

Свойства двойного булиня

Двойной булинь — один из самых надежных узлов. Именно поэтому на соревнованиях по скалолазанию наряду с восьмеркой допускается привязывание системы к страховочной веревке этим узлом.

Эффективность двойного булиня — 53%, что чуть больше, чем у обычного варианта (52%). О том, что такое эффективность узла, мы уже рассказывали в отдельной статье.

Нужно учитывать, что в разных источниках значения эффективности разных узлов могут значительно отличаться. Это может быть связано с отличиями в материалах, из которых состояли исследуемые веревки, и других факторов. Поэтому для сравнения эффективности двух и более узлов необходимо смотреть данные из одного исследования, а не из разных.

По сравнению с обычным булинем двойной может обходиться без контрольного узла, но только в тех случаях, когда обе петли нагружаются одинаково.

В сравнении с двойной восьмеркой и узлом, имеющим название «заячьи уши», двойной булинь легче развязывается после сильных нагрузок на веревку. Это обуславливает его частое применение в качестве высоконагруженного узла.

Если сравнивать двойной булинь с австрийским проводником (который часто путают с альпийской бабочкой), то первый имеет две петли, что делает его более надежным, так как перетирание происходит медленнее, а нагрузка на каждую из петель снижается. Кроме того, двойной булинь легче развязывается после сильной нагрузки.

В видео показано, как легко развязывается двойной булинь после нагружения:

Но, несмотря на свои достоинства, двойной булинь имеет и ряд недостатков. Чтобы вязать его, нужно значительное количество веревки по сравнению количеством веревки для вязания того же австрийского проводника, а без контрольного узла к петлям должна прилагаться одинаковая нагрузка, иначе петли будут ползти.

Как вязать двойной булинь

Двойной булинь можно связать разными способами. Приведу несколько из них.

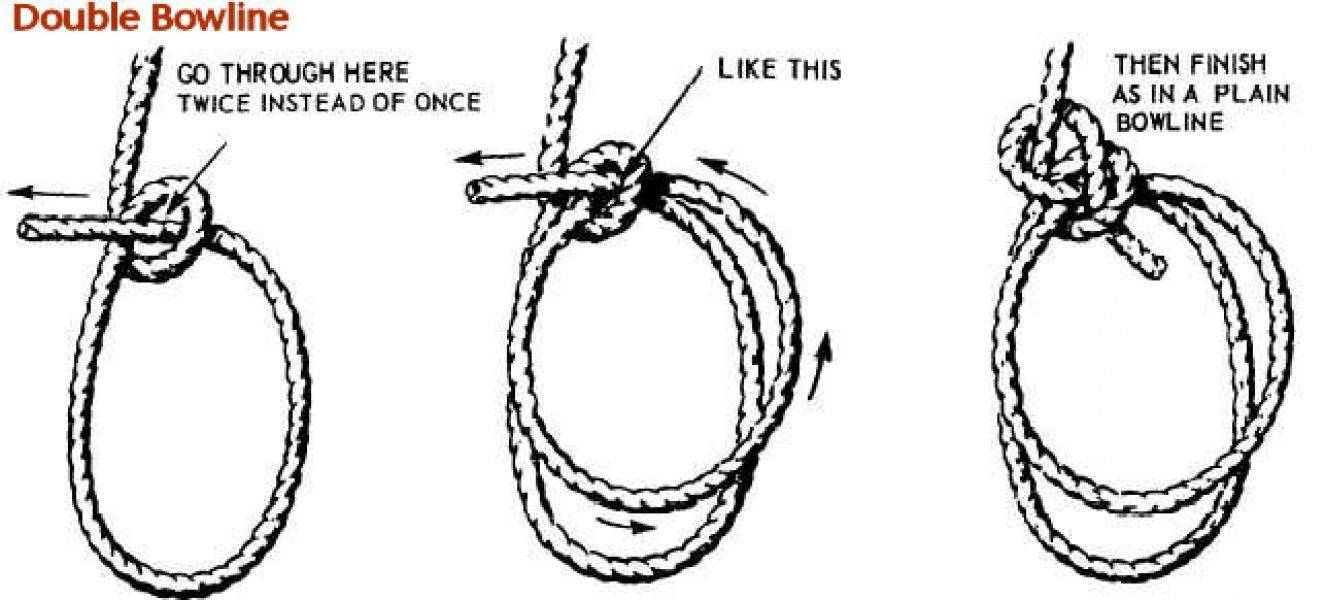

Первый способ:

1. Вяжется обычный булинь, как описано в этой статье, только ходовой конец веревки оставляется с запасом, чтобы хватило на вторую петлю.
2. Ходовой конец веревки ведется вдоль себя же, но в обратном направлении до образования второй петли.
3. Ходовой конец пропускается в узел вдоль самого себя, но в обратном направлении — получается двойной булинь.

Этот способ хорош, когда узел нужно закрепить на закрытой опоре. Ниже показана схема вязания узла таким способом:

Второй способ вязать двойной булинь:

1. Середина веревки (это не обязательно должна быть именно середина; имеется ввиду, что узел вяжется в любом месте, но не на краях) складывается вдвое.
2. Сдвоенной веревкой вяжется простой узел. Для этого сдвоенным концом веревки по часовой стрелке делается колышка (ходовой конец поверх коренного). Ходовой конец сдвоенной веревки пропускается в колышку снизу вверх.
3. Из петли ходового конца сдвоенной веревки вытягивается петля (а точнее — две петли, поскольку веревка сдвоенная) образованного простого узла. Одновременно с этим ходовой конец сдвоенной веревки тянется в противоположном направлении.
4. Образовавшаяся петля вытягивается так, что ходовой конец сдвоенной веревки (который сам по себе представляет петлю), скользит вдоль коренного до образования двойного булиня.

В видео ниже показано, как правильно вязать узел этим способом:

Можно также завязать двойной булинь и другими способами, но здесь я привел два самых простых и распространенных, которыми можно воспользоваться практически в любых ситуациях, где необходимо будет связать этот узел.

Двойной булинь прост и надежен. Это один из тех узлов, которые я рекомендовал бы для запоминания и использования. Сам часто вяжу этот узел при работе с веревкой, как для крепления к опоре, так и для привязывания веревки к обвязке. Удивительно, что многие скалолазы по-прежнему вместо него используют восьмерку для привязывания себя к веревке, ведь после сильных рывков, которые нередко случаются во время падений, развязать её значительно сложнее, чем двойной булинь.

Автор: Максим Чечетов

Узнайте также:

• Как вязать классический булинь

основные схемы в картинках для начинающих моряков ТОП 10

Помимо рыболовных узлов для привязывания крючка, вертлюжка или карабина к леске, существуют морские узлы. Они служат морякам верой и правдой уже многие годы и отличаются высокой надежностью. Рыболовам у кого есть своя лодка, эта информация, так же, лишней не будет.

Морские узлы не только завязывают. Морской узел – это морская мера скорости. Один морской узел равняется скорости судна проходящего одну морскую милю (1852 метра) за один час. Удобство узла как единицы скорости обусловлено тем, что судно которое идет вдоль меридиана со скоростью в один узел, за один час проходит расстояние равное в одну минуту широты.

Давайте разберем подробнее, что такое морские узлы и как их вязать правильно?

Содержание:

Морские узлы для начинающих

Морские узлы – настоящее искусство, уходящее корнями к истокам зарождения мореплавания и до сих пор не утратившее своей актуальности. Навыками мастерства их правильного вязания и уместного использования в конкретных случаях должен обладать каждый, кто выходит на водные просторы на катере, яхте или лодке.

Любой морской узел должен быть завязан крепко и надёжно, ведь от этого во многом зависит безопасность, и в то же время так, чтобы в любой момент его при необходимости можно было легко развязать.

Важно! Коренной участок каната – участок, закрепленный стационарно. Ходовый конец – свободный край, который ни к чему не крепится, с него начинают завязывать веревку.

Видео: 5 основных морских узлов

Первый совет будущим «морским волкам» – изучаем термины. Без теории не стоит приниматься за узлы. Начнем с правильных названий:

• «коренные концы» – крайний отрезок троса или веревки, закрепленный неподвижно;
• «ходовые концы» – свободное окончание троса или веревки. С него начинаем вязать любой узел;
• «петли» – сложенные пополам ходовые или коренные концы;
• «калышки» – петли из концов веревки, которые перекрещиваются между собой;
• «полуузлы» – перехлестывающиеся окончания одной и той же или разных веревок;
• «обносы» – участок веревки или троса, обмотанный вокруг объекта или предмета. Концы не перекрещиваются;
• «шлаги» – оборот троса вокруг предмета или другого троса. Концы направляются в противоположные стороны.

Теперь о других терминах. Не лишним будет ориентироваться в международных, читайте английских, обозначениях и основных типах, которые применяются на практике:

1. Переплетающиеся или связанные концы – KNOT
2. Переплетающаяся пара ходовых концов – BEND
3. Крепление ходовых концов к объекту – HITCH

МОРСКИЕ ТРАДИЦИИ. У моряков Северной Европы было поверье о трех магических узлах – правильно завязанные на корабельных снастях они хранили от крушения. Существовал даже ритуал по развязыванию, который должен был вызвать ветер.

С названиями разобрались. Дальше нужно освоить основные схемы, так сказать, принцип вязания. Остальные узлы пойдут проще. К начальным узлам относятся: булинь, восьмерка, прямые узлы, простые полуштык и штык.

Основные морские узлы: схемы вязания

1.

Прямой узел

Выполнение. Концы связываемых тросов обносят один вокруг другого, загибают во встречных направлениях (рис. 1, а) и связывают так, как показано на рис. 1, б.

Затянутый узел показан на рис. 1, в.

Применение. Прямой узел применяют при связывании тросов примерно одинаковой толщины.

При больших нагрузках на связанные тросы, а также при намокании тросов, прямой узел сильно затягивает. Для предотвращения чрезмерного затягивания в петли узла вводят деревянный вкладыш.

2. Рифовый узел

Выполнение. Рифовый узел завязывают так же, как и прямой, но один из ходовых концов узла вводят в соответствующую петлю сложенным вдвое (рис. 2, а, б). Благодаря, этому рифовый узел при необходимости можно легко развязать. Затянутый рифовый узел показан на рис. 2, в.

Применение. Рифовым узлом связывают концы рифсезней при взятии рифов на парусах. Этот узел применяют при закреплении штертов чехлов судовых шлюпок, компасов, палубных механизмов; и в других случаях, когда требуется надежный, но быстро развязываемый узел.

3. Двойной прямой узел

Выполнение. Конец одного из связываемых тросов дважды обносят вокруг другого, затем концы тросов загибают навстречу друг другу (рис. 3, а) и повторяют начальную операцию (рис. 3, 6). После этого узел затягивают, а концы закрепляют шкимушгаром или тонким линем (рис. 3, в).

Применение. Двойной прямой узел рекомендуется для связывания тросов, испытывающих большую нагрузку.

4. Плоский узел

Выполнение. Плоский узел удобно завязывать, разложив тросы на палубе. Один из связываемых тросов (более толстый) укладывают в виде петли (рис. 4, а). Конец другого троса подводят под петлю (рис. 4, б) и последовательно проводят сверху коренного, но снизу ходового, конца толстого троса (рис.4, в). Затем тонкий трос проводят сверху петли толстого троса, но под своей коренной частью (рис. 4, г). Таким образом, тонкий трос образует такую же петлю, как и трос большего диаметра. Ходовые концы обоих тросов завязывают полуштыками и закрепляют тонким линем, шкимушгаром или каболкой. Завязанный плоский узел изображен на рис. 4, д.

Применение. Плоский узел применяют при связывании тросов различного диаметра. Он также может применяться для связывания тросов одинаковой толщины, особенно в тех случаях, когда тросы подвергаются сильному натяжению или намоканию.

5. Простой штык

Выполнение. Ходовой конец троса, заведенного за пал, битенг или рым (рис. 5,а), обносят вокруг коренной части троса и пропускают в образующуюся при этом петлю (рис. 5, б). В таком виде узел носит название полуштыка. Далее ходовой конец еще раз обвязывают вокруг троса полуштыком (рис. 5, в) и прочно закрепляют с помощью тонкого линя или шкимушгара. Завязанный узел показан на рис. 5, г. Из приведенных рисунков видно, что при правильно завязанном узле сближенные шлаги полуштыков образуют выбленочный узел.

Применение. Простой штык применяют для крепления швартовных тросов к причальным приспособлениям, временных оттяжек к стропу, а также при креплении лопарей оттяжек грузовых стрел за рымы (обухи).

6. Штык со шлагом

Выполнение. Ходовой конец троса дважды обносят вокруг причального приспособления (рис. 6, а), после чего завязывают за коренную часть троса полуштыками и закрепляют тонким линем или шкимушгаром (рис. 6, е).

Как видно из рисунков, штык со шлагом отличается от простого штыка только тем, что имеет дополнительный шлаг, охватывающий предмет.

Применение. Штык со шлагом применяется при креплении швартовных тросов, лопарей оттяжек грузовых стрел и во многих других случаях.

7. Штык с обносом

Выполнение. Конец троса пропускают снизу вверх через рым (рис. 7, а), проводят под тросом и вновь продевают в рым, но в обратном направлении (рис. 7, б). Затем ходовой конец завязывают за коренную часть троса полуштыком и закрепляют тонким линем или шкимушгаром.
Законченный узел изображен на рис. 7, в.

Применение. Штык с обносом применяют при креплении швартовных концов за рымы или битенги, креплении тросов за скобы верпов и при накладывании предохранительных сеток на грузовые люки. Часто используется на практике.

8. Рыбацкий штык

Выполнение. Конец троса дважды продевают в рым (рис. 8, а), затем обносят вокруг коренной части троса и пропускают в обе образовавшиеся петли, стягивая их полуштыком (рис. 8, б). После образования второго полуштыка (рис. 8, в) конец крепят к коренной части троса тонким линем или шкимушгаром (рис. 8, г).

Применение. Рыбацким штыком завязывают дректовы за скобы якорей, концы троса при накла-дывании предохранительных сеток на грузовые люки. Рыбацкий штык применяют во всех случаях, когда требуется закрепить трос надежным и легко развязываемым узлом.

9. Связывание тросов штыками

Выполнение. Связывание тросов штыками может быть выполнено двумя способами. Конец одного из тросов складывают в виде петли и крепят за коренную часть двумя-тремя полуштыками; в петлю вводят конец второго троса, который также завязывают за коренную часть полуштыками; концы тросов закрепляют тонким линем или шкимушгаром. Этот способ связывания тросов показан на рис. 9, а, б, в.

По другому, конец одного из тросов крепят тремя полуштыками ко второму тросу, а конец второго троса охватывает полуштыками первый трос. Этот способ связывания тросов показан на рис. 9, г, д.

10. Выбленочный узел

Выполнение. Ходовой конец троса обносят вокруг предмета, перекрещивают наложенный шлаг (рис. 10, а), вновь обносят вокруг предмета в первоначальном направлении и подводят под перекрещивающий шлаг (рис. 10, б). Затянутый узел показан на рис. 10, в.

В некоторых случаях выбленочный узел завязывают другим способом: держа трос в руках, делают на нем две колышки (рис. 10, г, д), надевают их на предмет (рис. 10, е) и затягивают узел (рис. 10, ж).

Применение. Выбленочный узел — один из наиболее надежных, сильно затягивающихся узлов. Его применяют при привязывании выбленок к вантам, для крепления временных оттяжек к стропу при работах с бимсами грузовых люков, при подъеме шлангов для просушивания и во многих других случаях, в особенности при вязании тросов за предметы, имеющие гладкую и ровную поверхность (якоря-кошки, штоки швабр и пр. ). Кроме того, выбленочный узел применяют при креплении бросательного конца к швартовному тросу. В последнем случае узел дополняется петлей.

11. Задвижной штык

Выполнение. Задвижной штык, часто называемый выбленочным узлом со шлагом, завязывают следующим образом: ходовой конец троса дважды обносят вокруг предмета, перекрещивают оба шлага (рис. 11, а), обносят вокруг предмета еще один раз и проводят под перекрещивающий шлаг (рис. 11, б). Затянутый узел показан на рис. 11, в. Таким образом, задвижной штык отличается от выбленочного узла только тем, что имеет не два, а три охватывающих предмет шлага.

Применение. Задвижной штык применяют при подъеме деталей рангоута, бревен, досок и т. п.

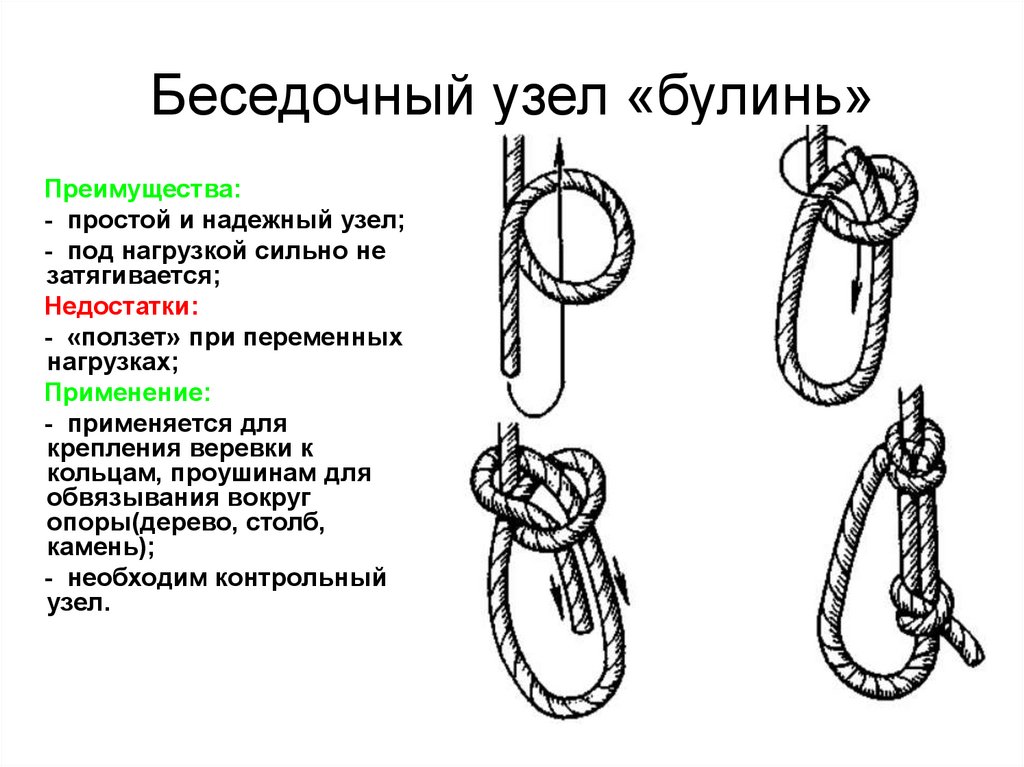

12. Беседочный узел

Выполнение. На тросе делают небольших размеров колышку (рис. 12, а). Конец троса проводят в колышку (рис. 12, б), обносят вокруг коренной части троса и снова пропускают в колышку, но в обратном направлении (рис. 12, в). Затянутый узел изображен на рис. 12, г.

Применение. Беседочный узел применяют при креплении предохранительного троса вокруг пояса человека при работах на мачте и за бортом; узел также применяют вместо огона при креплении троса на гаке, битенге или кнехте, так как петля беседочного узла не затягивается независимо от величины нагрузки на трос. Один из самых нужных узлов.

13. Двойной беседочный узел

Выполнение. На некотором расстоянии от конца сложенного вдвое троса делают двухшлажную колышку (рис. 13, а). В нее вводят петлевидный ходовой конец троса (рис. 13, б), который затем расширяют и обносят вокруг узла. Узел затягивают с таким расчетом, чтобы его петли имели различные размеры.

Двойной беседочный узел можно завязывать и другим способом: на тросе вяжут одинарный беседочный узел (см. п. 12), после чего ходовой конец троса проводят параллельно ему самому, образуя вторую петлю и второй шлаг колышки.

Применение. Двойной беседочный узел применяют вместо беседки при работах на мачтах и за бортом, причем большая петля узла служит сиденьем, а меньшая охватывает туловище под мышками.

14. Калмыцкий узел

Выполнение. Коренную часть троса обносят вокруг ходового конца (рис. 14, а, б), после этого ходовой конец складывают вдвое и вводят в образовавшуюся колышку (рис.14, в, г). Затянутый узел показан на рис. 14, д. Для развязывания узла достаточно потянуть ходовой конец.

Применение. Калмыцкий узел применяют при подаче различных, инструментов, ведер, кистей и других предметов на мачты, трубы и за борт, узел также применяют при привязывании бросательного конца к огону швартова.

15. Сваечный узел

Выполнение. На тросе в там месте, где предполагается завязать узел, делают небольших размеров колышку (рис. 15, а), в которую вводят сложенный вдвое трос (рис. 15, б). Затянутый сваечный узел показан на рис. 15, в.

Применение. Сваечный узел применяют при подаче работающему на мачте, или за бортом различных инструментов (свайки, кисти и пр.) и при обтягивании линя или шкимушгара во время наложения клетня, бензеля, марки. Помимо этого, сваечный узел применяют при закреплении тросов за упоры, заводимые между бортом и причалом во время стоянки судна. Последний случай применения сваечного узла иллюстрирует рис. 15, г.

16. Шкотовый узел

Выполнение. Ходовой конец троса пропускают снизу вверх в коуш (огон, петлю), обносят вокруг его шейки по часовой стрелке (рис. 16, а) и проводят между коушем и коренной частью троса (рис. 16, б). Затянутый узел показан на рис. 16, в.

Применение. Шкотовый узел применяют при связывании тросов, один из которых имеет огон или коуш, и при ввязывании в коуш или кренгельс различных снастей (например, шкота, фала). Кроме того, шкотовым узлом привязывают фалы к сигнальным и другим флагам. Шкотовый узел, ввязанный в коуш, надежен только тогда, когда трос натянут. Его нельзя применять в том случае, если трос крепят к коушу больших размеров или к жесткому огону.

17. Брамшкотовый узел

Выполнение. Конец троса проводят в коуш (рис. 17, а) и дважды обносят вокруг шейки коуша под коренной частью троса (рис. 17, б, в). Затянутый узел показан на рис. 17, г.

Применение. Брамшкотовый узел используют в тех же случаях, что и шкотовый, но он более надежен и его применяют при работах с парусами, такелажными и якорными цепями. Применение узла в последнем случае показано на рис. 17, д, е, ж.

18. Удавка

Выполнение. Ходовой конец обносят вокруг предмета (бревно, рангоутное дерево и т. д.) и коренной части троса, а затем несколько раз обвивают вокруг наложенного на предмет шлага (рис. 21, а, б). Затянутый узел изображен на рис. 18, в. Для увеличения прочности узла его дополняют отдельным шлагом (рис. 18, г). В этом случае узел называется удавкой со шлагом.

Применение. Удавку применяют при буксировке бревен, подъеме бревен, и других предметов на борт судна, при работах по установке рангоута.

19. Затягивающаяся удавка

Выполнение. Трос укладывают в виде двух одинакового размера петель (рис. 19, а). Обе петли четыре-пять раз обвивают ходовым концом троса (рис. 19, б), после чего ходовой конец пропускают в петлю, обращенную к коренной части троса, и зажимают в ней. Готовый узел изображен на рис. 19, е. Узел легко развязывается, если потянуть за коренную часть троса.

Применение. Узел «затягивающаяся удавка» применяют при временном креплении троса за плавающие предметы (бревна, доски и т. д.) или при накидывании троса на нок рангоутного дерева.

20. Гачный узел

Выполнение. Обнесенный вокруг спинки гака конец троса (рис. 20, а) закладывают в гак (рис. 20,6) и накрывают сверху коренной частью троса (рис. 20, е). Ходовой конец закрепляют тонким линем или шкимушгаром. Гачный узел может быть завязан в любой части троса.

Применение. Гачный узел применяют при закреплении на гаке толстых тросов. Узел выдержи-вает только сравнительно небольшие нагрузки на трос.

21. Буксирный узел

Выполнение. На свободной, идущей к бухте части заложенного в гак буксирного троса делают небольших размеров петлю (рис. 21, а). Её проводят под буксирным тросом и надевают на гак (рис. 21, б). Далее трос накладывают петлей на гак с правой стороны, затем опять с левой и т. д. (рис. 21, в, г). Ходовой конец троса (буксира) закрепляют линем или шкимушгаром (рис. 21, д).

Применение. Буксирный узел применяют при закреплении буксирного троса на гаке или битинге. Он дает возможность быстро потравить или подобрать буксирный трос. Этот узел также применяют при закреплении на битинге швартовов и других тросов.

22. Узел «Кошачьи лапки»

Выполнение. Конец сложенного вдвое троса отводят вниз так, чтобы образовались две петли (рис. 22, а), которые затем одновременно закручивают несколько раз в противоположных направлениях (рис.22, б) и надевают на гак (рис. 22, в).

Применение. Узел «кошачьи лапки» применяют для уменьшения длины стропа (рис. 22, г). Следует иметь в виду, что этот узел позволяет сравнительно немного уменьшить длину стропа.

23.

Узел для уменьшения длины троса

Выполнение. Укорачиваемый трос складывают втрое, образуя две петли (рис. 23, а), после чего каждую из петель узла стягивают полуштыком и скрепляют с тросом линем, шкимушгаром или каболкой (рис. 23, б).

24. Узел «Восьмерка» (первый вариант)

Выполнение. На конце\» троса делают небольших размеров петлю (рис. 24, а), в которую пропускают обнесенный вокруг троса ходовой конец (рис. 24, б). Затянутый узел изображен на рис. 24, в.

Применение. Восьмерку завязывают на концах снастей или лопарей, чтобы они не выскальзывали из блоков.

25. Узел «Восьмерка» (второй вариант)

Выполнение. Этот узел отличается от предыдущего, тем, что пропускаемый в петлю конец троса предварительно обносят вокруг коренной части троса не один, а два раза. Выполнение узла приведено на рис. 25, а, б, в.

Применение. См. применение узла «восьмерка» (первый вариант).

26.

Стопорный узел

Стопор накладывают на трос двумя шлагами (рис. 26, а, б), после чего ходовой конец стопора два-четыре раза обматывают вокруг троса в направлении тяги, показанном на рисунках стрелкой, и крепят к нему линем или шкимушгаром (рис. 26, в). Стопор может быть наложен на трос не только против спуска троса, как это показано на предыдущих рисунках, но и по направлению спуска (рис. 26, г).

В качестве стопора для стальных тросов употребляют такелажную день, которую накладывают на трос так же, как и стопор из растительного троса (рис. 26, д). Для цепей применяют специальный стопор, который состоит из короткого троса с гаком и кнопом на концах. Этот стопор крепят к цепи при помощи линя (рис. 26, е).

27. Крепление троса на кнехтах

Закрепляемый на кнехтах швартовный или буксирный трос проводят между тумбами кнехта и после этого поочередно обносят вокруг них в виде восьмерки (рис. 27, а, б, в). Практика показывает, что для надежного закрепления троса необходимо наложить на кнехты три — пять шлагов — восьмерок.

С этой же целью верхние шлаги наложенного на кнехты троса скрепляют прочным линем или шкимушгаром, причем концы линя (шкимушгара) должны быть связаны рифовым узлом (рис.27, г, д). На рис. 27, е, ж, з, и, а также 27, к, показаны два способа закрепления троса на так называемых крестовых кнехтах.

28. Шлюпочный узел

Выполнение. Ходовой конец троса продевают в носовой рым шлюпки (или крепят к рыму с по-мощью шкимушгара) и пропускают под первую банку. Затем ходовой конец обносят вокруг второй банки (рис. 28, а), проводят над тросом, — перекрещивая его, и вновь пропускают под банку. После этого конец троса складывают в виде петли и подводят под опоясывающий банку шлаг (рис. 28, б). Завязанный шлюпочный узел изображен на рис. 28, в.

Применение. Шлюпочный узел применяют для закрепления троса при постановке шлюпки на бакштов или при ее буксировке.

Настоящему моряку важно выработать настолько хорошие навыки вязания морских узлов, что даже с закрытыми глазами уметь легко завязать требуемый в конкретной ситуации узел, и практика в этом деле – одно из основных условий для успешного освоения этого искусства.
